Détecteur d'eau jusqu'à une profondeur de 100 m OKM GeoSeeker Mini
- Détecteur géoélectrique d'eau et de cavité: Détermine la résistance au sol jusqu'à une profondeur de 100 m et visualise les valeurs mesurées en 2D
- Profondeur de détection: Avec cette technologie, les clients ont trouvé de l'eau à 100 m (328 ft) profond
- Cas d'utilisation: Détection de l'eau, détection de cavité, génie géotechnique
- Modes de fonctionnement: Scan géoélectrique
- Structures détectables: Dépôts d'eau, gravier d'eau, cavités
plus TVA, frais d'expédition et de douane
Lun - Ven 10h - 18h Sam-Dim uniquement par rendez-vous
Langues: Türkçe (TR), English (EN)
Méthode de mesure géoélectrique
Visualisation 2D
Utilisation multilingue
Écran couleur / Écran tactile
Mémoire interne
Batterie rechargeable à haute capacité
Détecteur d’eau et de cavité jusqu’à 100 mètres de profondeur
Comme son grand frère GeoSeeker, le GeoSeeker Mini utilise une procédure de mesure géoélectrique basée sur Schlumberger. Le détecteur d’eau – qu’on peut également utilisé pour détecter les cavités souterraines – détermine la résistivité du sol. Sur la base de cette résistivité apparente du sol, le détecteur est capable de détecter les ressources en eau souterraines telles que l’eau douce, l’eau potable, le gravier aquifère et le niveau des eaux souterraines.
GeoSeeker d'OKM est utilisé avec succès pour la détection de l'eau en Afrique jusqu'à 250 m de profondeur. L'équipe du Mali utilise le détecteur d'eau à des fins humanitaires.
En savoir plusEn raison du fait que l’eau souterraine a une très bonne conductivité, vous pouvez en conclure qu’une très mauvaise conductivité est un indication pour des cavités cachées telles que des grottes, des tunnels, des chambres et des salles souterraines. Ainsi, le détecteur géophysique GeoSeeker Mini peut être utilisé à la fois comme détecteur d’eau et détecteur de cavité.
Lun - Ven 10h - 18h Sam-Dim uniquement par rendez-vous
Langues: Türkçe (TR), English (EN)
Utilisation du détecteur d’eau et de cavité GeoSeeker Mini
Le détecteur d’eau GeoSeeker Mini est commandé par un écran tactile. Vous sélectionnez la profondeur de mesure ainsi que le nombre de points d’exploration et vous suivez simplement les instructions graphiques. Grâce à l’utilisation d’images et d’icônes faciles à comprendre, GeoSeeker Mini est multilingue en utilisant un langage visuel.
Pendant la mesure, les électrodes doivent être déplacées plusieurs fois pour mesurer la résistance du sol à certains points d’exploration. Toutes les instructions peuvent être lues sur l’écran couleur, où les résultats sont présentés après chaque étape de mesure. À la fin d’une mesure, le résultat final est présenté par une image graphique 2D.
Visualisation graphique des ressources d’eau et des cavités
Après la mesure géoélectrique avec le détecteur d’eau GeoSeeker Mini, les données sont traitées. Le type d’affichage peut alors être sélectionné. La nouvelle version du logiciel inclut une légende dans la zone d’affichage inférieure du diagramme 2D. A l’aide des pictogrammes nouvellement ajoutés, les utilisateurs peuvent maintenant lire directement le diagramme : Les couleurs dans le schéma indiquent les dépôts d’eau (bleu avec des gouttes d’eau) et/ou les cavités détectées (rouge avec le symbole du tunnel).
En fonction de la sélection de la taille et de la profondeur de la mesure, l’afficheur contient plusieurs colonnes et est fourni avec les informations de profondeur correspondantes.
Le bouton à gauche (gouttes d’eau) et le bouton au milieu (cavité) vous permettent d’afficher des représentations simplifiées des résultats de mesure. Vous pouvez passer d’un affichage à l’autre.
Le GeoSeeker Mini est indépendant de la langue et peut être utilisé par des utilisateurs inexpérimentés grâce à l’affichage d’instructions pas à pas et des résultats sous forme d’images simples et de pictogrammes.
Applications géoélectriques avec GeoSeeker Mini
Le détecteur géoélectrique GeoSeeker Mini peut être utilisé pour détecter les ressources en eau souterraines ainsi que les cavités cachées. Les deux structures peuvent être localisées en raison de leurs caractéristiques spécifiques de résistivité électrique.
Lun - Ven 10h - 18h Sam-Dim uniquement par rendez-vous
Langues: Türkçe (TR), English (EN)
Détection d’eau
Les ressources d’eau souterraine ont une bonne conductivité électrique et la mesure amène de faibles valeurs de résistivité apparente. La capacité de détection de l’eau est très utile pour
- baguette de sourcier, détecteur d’eau
- constructeurs de puits, puisatier
- agriculture, fruiticulture
- exploitation des mines, entreprises de construction
Des gisements d’eau souterraine détectables sont
- niveau de la nappe phréatique
- eau douce, eau potable
- cours d’eau souterrain, veines d’eau
- débit des eaux, cours supérieur
Détection de cavités
Les cavités et les cavités cachées ont une conductivité électrique plutôt faible et des valeurs de résistance élevées. La capacité de détection de cavité est utile pour
- archéologue, historiens
- chasseurs de trésors
- géotechnique
- services militaire
- entrepreneur en construction
Des cavités souterraines détectables sont
- cavités, tunnels
- galeries et puits
- chambres, sépulcres, tombes
- bunkers, caveaux, caves, salles
Construction de puits
Géotechnique
Détection de cavité
Agriculture
Archéologie
OKM Services de recherche
1x | Unité Centrale |
4x | Électrode |
2x | 2 Électricité-tambours de câble (Ø 290 mm) |
2x | Câble de tension (10 m) |
2x | Câble de connexion (2 m) |
1x | Power Pack |
1x | Chargeur avec câble |
1x | Adaptateur de voyage |
1x | Valise de transport imperméable et résistant aux chocs |
1x | Guide de démarrage rapide |
Unité de contrôle
- Dimensions (H x L x P) : 410 x 340 x 180 mm
- poids : 4,5 kg
- Tension d'entrée (max.) : 11 - 13 V DC / 30 W
- Écran : 3.5" Resistive touch, 480 x 320 pixels
- Écran CPU : Cortex M3, 32 MHz, 128 KB RAM
- Mémoire de données : 4 Go
- Taux d'échantillonnage : 4096 Hz (suréchantillonnage 64 fois de 512 valeurs de mesure)
- Autonomie : env. 6 - 8 h
- CPU : Cortex M3 80 MHz
- ADC : 16 bits
- Plage de mesure : -1400 à 1400 mV
- Résistance d'entrée (statique) : env. 12 MΩ
- Durée de mesure par point de mesure : min. 16 s
- Sortie : 320 V / 0,4 A
Électrodes
- Dimensions (H x L x P) : 270 x 120 x 35 mm
- poids : 0,40 kg
Enrouleurs de câble d'alimentation (Ø 290 mm)
- Dimensions (H x L x P) : 360 x 290 x 200 mm
- Poids : 3,60 kg
- Longueur du câble : 100 m
- Marquages : 10
Câble de tension
- Longueur du câble : 10 m
- Marques : 10
Les spécifications techniques sont des valeurs moyennes. Pendant l`utilisation de l`appareil des déviations insignifiants sont possible.
GeoSeeker Mini
Manuel d'utilisation
Langue: English
Dernière mise à jour : 14 Septembre 2018
Taille du fichier : 3,3 MB

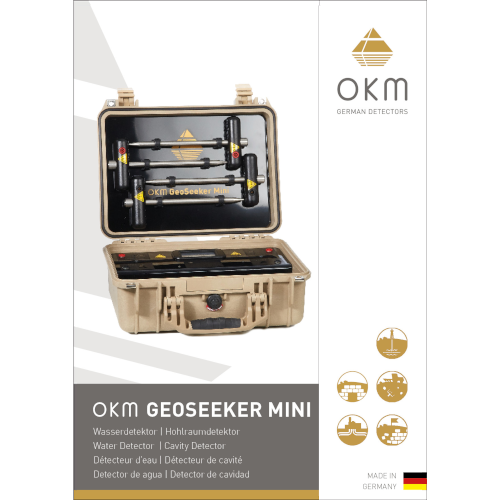

GeoSeeker Mini
Brochure produit
Langues: English, Deutsch, Français, Español
Dernière mise à jour : 15 Janvier 2020
Taille du fichier : 619,63 kB
GeoSeeker Mini
Manuel d'utilisation
Langue: Deutsch
Dernière mise à jour : 01 Juillet 2020
Taille du fichier : 3,93 MB
GeoSeeker Mini
Manuel d'utilisation
Langue: Français
Dernière mise à jour : 11 Juin 2020
Taille du fichier : 3,93 MB
